玻璃钢型材

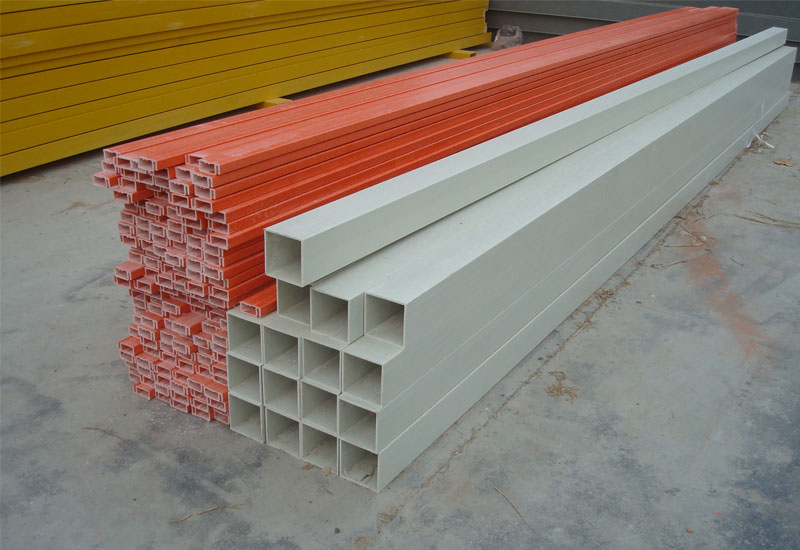

方管槽钢
发布日期：2018-07-14 10:17:03 访问次数：786
玻璃钢的设计及应用
一、产品设计依据：按客户的具体要求设计制造，同时参考国家、行业的相关设计规范。
《玻璃钢化工设备设计规定》HG/T20696-1999
《玻璃钢容器结构与设计》 BS4994:1987
《纤维缠绕增强塑料储罐》 JC/T587-1995
《塑料设备》 HG20640-1997
《玻璃钢储槽标准系列》 HG21504.1-2-92
《出口标准》 ASTMD3299
二、设备特点：
• 优良的力学，物理性能：玻璃钢罐制品的材料密度通常为1.8-2.0g/cm3，约为钢材的1/4，比钢材、铸铁和塑料等材料的比强度都高。热膨胀系数与钢大体相当，热传导系数只有钢的0.5%，是一种很好的热和电绝缘材料。
• 耐化学腐蚀，使用寿命长：玻璃钢具有特殊的耐化学腐蚀性能，在储存腐蚀性介质时，玻璃钢显示出其它材料所无法比拟的优越性。
• 设计灵活性大，罐壁结构性能优异：可以通过可变树脂系统或增强材料来调整玻璃钢罐类制品的物理性能以适应不同介质和工作条件的需要。通过结构层厚度，缠绕角和壁厚结构的设计来调整罐体的承载能力，制成不同压力和某些特殊性能的玻璃钢罐或装置，这是各项同性的金属材料无法与其相比的。
三、罐壁结构图
五、产品规格
立式贮罐： 直径850mm-4m，容积0.1m3- 150m3
卧式贮罐： 直径1m-3m，容积1m3- 80m3
压力： 常压
六、应用
• 耐酸贮罐（盐酸罐、硫酸罐、磷酸罐、硝酸罐、有机酸罐、氟硅酸罐、氢氟酸罐等）
• 耐碱贮罐
• 盐水贮罐、污水贮罐
• 玻璃钢/聚氯乙烯（FRP/PVC）、玻璃钢/聚丙烯（FRP/PP）复合罐
七、贮罐 运输、搬运、安装和维护
• 运输 transportation：贮罐大部分是用卡车运输的，无论是卧式或立式贮罐都必须用支撑或固定环将贮罐固定在车上，在支撑、固定与贮罐体之间垫上橡胶垫。贮罐体与车箱壁或地板之间的距离至少为50mm。两个或两个以上贮罐在同一辆车上，贮罐与贮罐间应留有一定距离并加以衬垫。
• 搬运 loading：
贮罐搬运应采用以下防护措施：Protection way when loading
1、 为防止贮罐起吊时摆动失控，应在贮罐上系一根引导绳。
2、 贮罐不准掉落或碰到其它物体上，以免引起贮罐结构部分和内部耐蚀层开裂。
3、 贮罐不应在粗糙的地面上滚动或滑动。不可碰撞零部件，不可在凹凸不平的地方放置贮罐。
4、 操作要仔细，以防工具、手脚架或其它物体撞击贮罐或掉落到贮罐上。操作者进入贮罐时，应做好安全防护，应穿上软底鞋。使用梯子处（内侧或外侧）凡与贮罐接触的点都应垫上垫子，以防表面挂伤或局部受载。
5、使用起重机时，吊钩头与贮罐之间的间距至少等于起吊环之间的距。用一根定距杆使吊耳连接平行且垂直于地面。
6、贮罐没有配备起吊环时，建议在接近贮罐每个端顶适当位置上用高强布带或起吊缆绳（直径超过25mm）起吊。用叉式起重车调整贮罐移动位置时，两侧叉子一定要带软垫。
7、安装前存放于地面上的贮罐，则应将贮罐放在运输托架上，使其不致因风力或地面倾斜而滚动。
• 安装 installation
立式贮罐安装基础：base for vertical tank
1、立式平底贮罐应安装在连接支承的基础上，并有足够的强度，以支承充满液体的贮罐重量。
2、立式贮罐的基础应平整。立式贮罐的基础要求见图。
3、如贮罐底有一排液口，则在垫块上应有一净空足够的的凹槽便于排液，使法兰任意一点不得接触基础。
立式贮罐的安装：installation for vertical tank
1、贮罐应使用起重机搬运，起吊钢索应连接到顶部吊环上，并采用导向缆以防摆动。
2、用锁紧凸块将贮罐锚固在基础上。锁紧的凸块应用垫片塞紧，以防压载转移到罐壁上。
3、阀门、控制器及其它连接到贮罐接管上的重型部件都应单独支撑，并做单独支撑设计。
